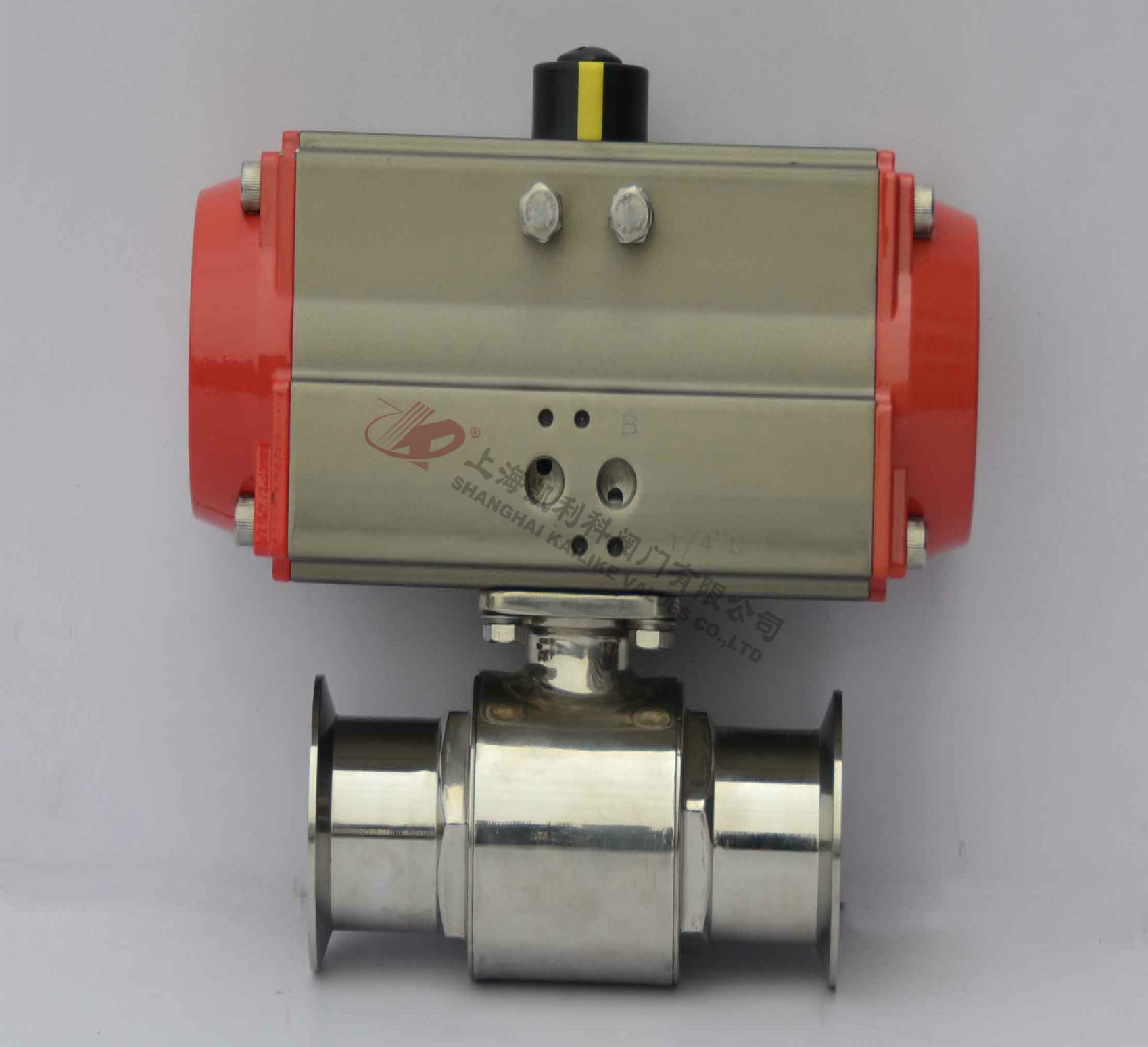

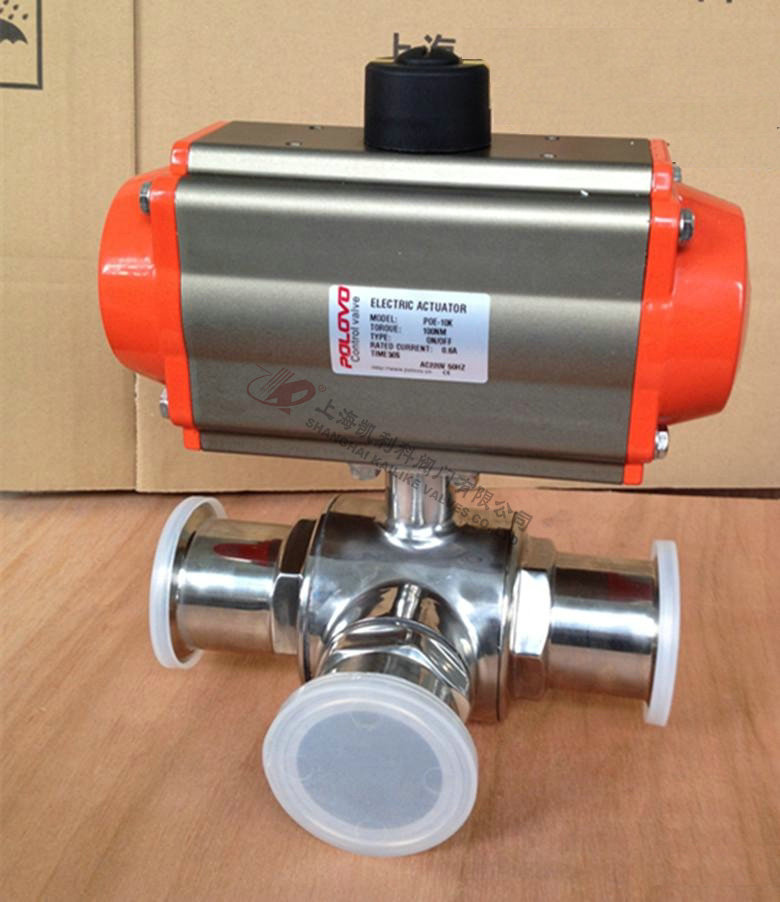

Q681F衛生級氣動球閥
Q681F衛生級氣動球閥采用SUS304、316、316L制作，高檔拋光設備處理，達到表面精密度要求有快裝、法蘭、焊接、螺紋連接方式，廣泛用于食品、飲料、制藥、乳制品、啤酒以及精細化工。
|
產品名稱： |
衛生級氣動球閥 |
產品型號： |
Q681F |
|
公稱通徑： |
DN15～DN100 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～4.0Mpa |
連接方式： |
法蘭、卡箍（快裝）、螺紋、焊接 |
|
適用溫度： |
≤150ºC |
驅動方式： |
手動、電動、氣動 |
|
閥體材質： |
不銹鋼304/316/316L |
制造標準： |
國標GB、德國DIN、美國API、ANSI、ISO |
|
適用介質： |
食品、水、油、氣體、液體 |
生產廠家： |
上海凱利科閥門有限公司 |

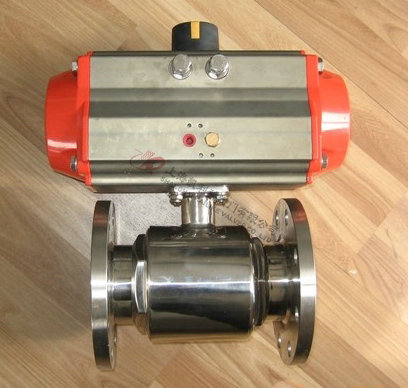

產品說明
Q681F衛生級氣動球閥采用SUS304、316、316L制作，高檔拋光設備處理，達到表面精密度要求,有快裝、法蘭、焊接、螺紋連接方式，廣泛用于食品、飲料、制藥、乳制品、啤酒以及精細化工。可以滿足食品、生物制藥領域各種介質的特殊要求，其光滑、無縫、自動排空手工藝流體通道還非常適用于蒸汽踏它就地清洗的需要，在制造加工過程中嚴格按FDA要求進行質量臨控，采用電腦三維設計，是為GMP要求而制造的。能夠滿足食品、生物制藥領域各種介質的特殊要求，其光滑、無縫、自動排空手工藝流體通道還非常適用于蒸汽其他
技術參數
|
金屬材質 |
與產品接觸的部件 |
304/304L/316/316L |
|
不與產品接觸的部件 |
304/304L/316/316L |
|
可提供EN 10204 3.1B證書書 |
|
密封材質 |
標配 |
EPDM/PTFE |
|
選配 |
FPM/PTFE，HNBR/PTFE，Silicone/PTFE |
|
溫度 |
連續工作溫度 |
-20~+135℃(EPDM) |
|
滅菌溫度 |
150℃(max 20min) |
|
壓力 |
工作壓力 |
0~5bar(standard) |
|
控制氣源壓力 |
5~8bar |
|
表面處理 |
內表面處理 |
Ra≤0.8μm |
|
外表面處理 |
亞光 |
|
連接 |
連接標準 |
焊接端: DIN 11850 系列2 |
|
焊接端: Inch管徑標準 |
|
連接方式:焊接、快裝、螺紋\等常用連接方式 |

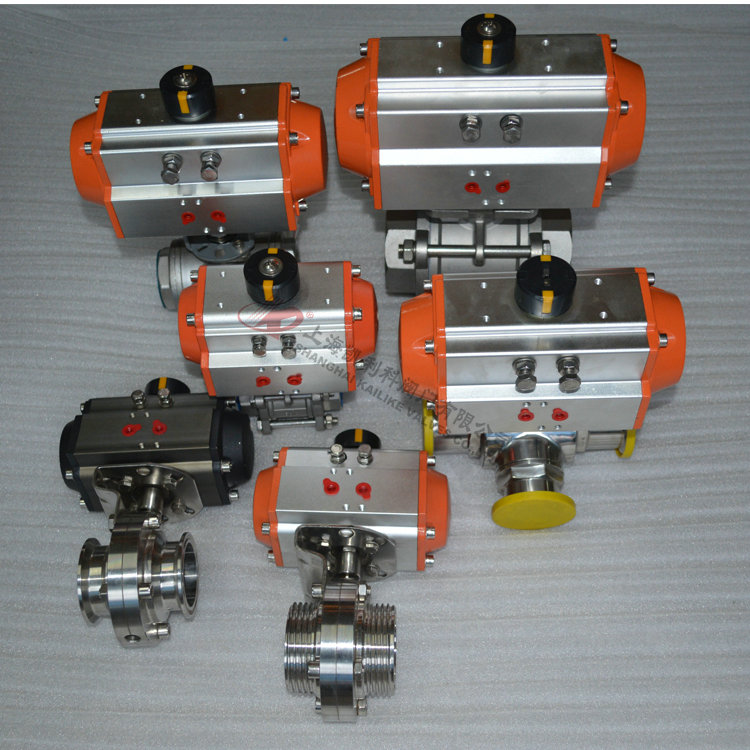

氣動執行器介紹
采用新型GT系列或AT系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用AW型系列氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。
外形結構圖
主要外形尺寸
|
規格 |
d |
D |
L |
A |
H |
執行器 |
|
Ø20 |
16 |
50.5 |
102 |
144 |
144 |
AT050 |
|
Ø25 |
21 |
50.5 |
117 |
144 |
149 |
AT050 |
|
Ø32 |
29 |
50.5 |
125 |
144 |
156 |
AT050 |
|
Ø40 |
35 |
50.5 |
140 |
163 |
180 |
AT063 |
|
Ø50 |
47 |
64 |
180 |
214 |
206 |
AT075 |
|
Ø65 |
59 |
77.5 |
200 |
214 |
212 |
AT075 |
|
Ø76 |
72 |
91 |
220 |
252 |
230 |
AT088 |
|
Ø89 |
80 |
106 |
235 |
252 |
235 |
AT088 |
|
Ø102 |
97 |
119 |
275 |
270 |
256 |
AT100 |

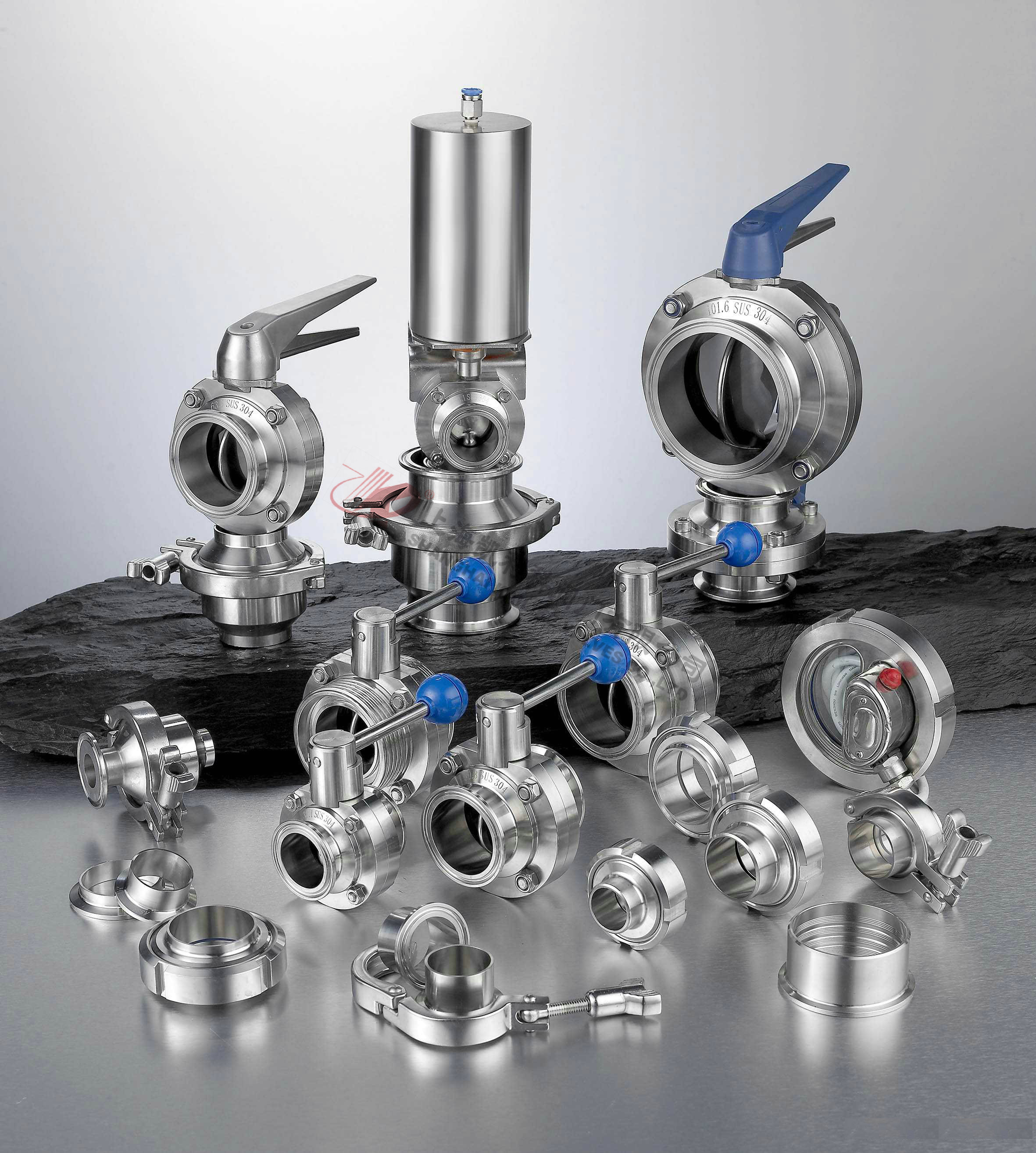

衛生級閥門系列
聲明：【Q681F衛生級氣動球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q681F衛生級氣動球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
