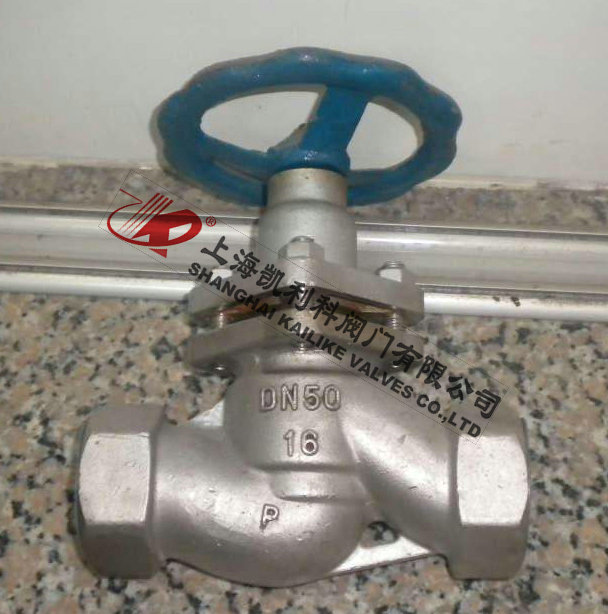

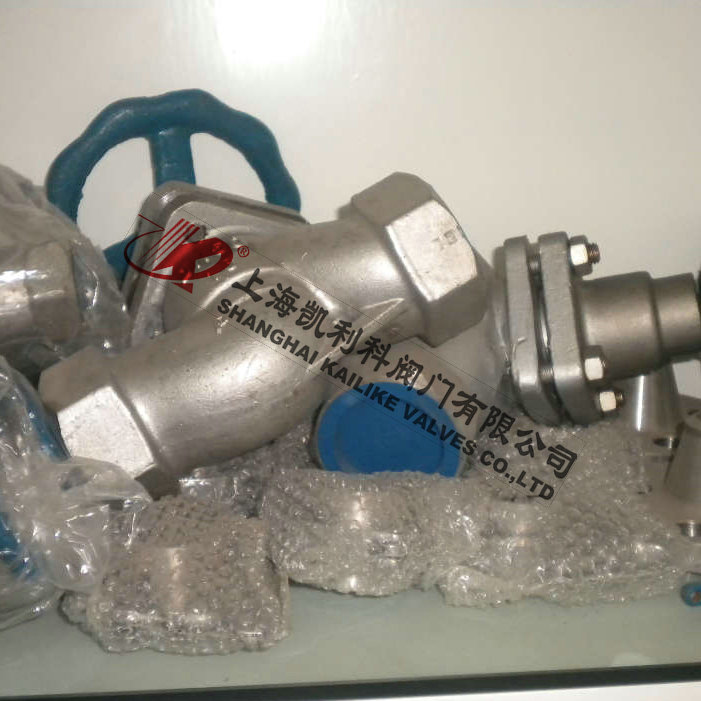

U11SM內螺紋柱塞閥是由閥體、閥蓋、閥桿，柱塞，導向、密封環、手輪等零件組成。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。
| 產品名稱： | 內螺紋柱塞閥 | 產品型號： | U11SM |
| 公稱通徑： | DN15～DN50 | 結構形式： | 柱塞式 |
| 工作壓力： | 1.6MPa～4.0MPa | 連接方式： | 內螺紋 |
| 適用溫度： | -29ºC～+425ºC | 驅動方式： | 手動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油品、蒸汽等 | 生產廠家： | 上海凱利科閥門有限公司 |
| 閥體材料 | 適用溫度 | 適用介質 | 壓力范圍 |
| 鑄鋼 | ≤425℃ | 水、蒸汽、油品 | PN1.6-6.4MPa |
| 鑄鐵 | ≤180℃ | 水、蒸汽、油品 | PN1.6 |
| 不銹鋼 | ≤550℃ | 硝酸、醋酸 | 通徑范圍 |
| 含鉬不銹鋼 | ≤550℃ | 氮、氫、尿素等 | DNl5-50mm |
| 實驗項目 | 實驗介質 | 實驗壓力 |
| 壓強實驗 | 水 | 1.5PN |
| 高壓密封實驗 | 水 | 1.1 PN |
| 低壓氣密封實驗 | 氣 | 0 5-0.7MPa |
|
公稱通徑 DN(mm) |
U11SM、UJl1H-1.6 25.40 C．P．R 主要結構尺寸及外形尺寸 | |||||||
|
閥體長度 L |
接頭長度 L1 |
接頭長度 S |
手輪直徑 Do |
管螺紋 G (寸) |
關閉高度 H≈ |
開啟高度 H1≈ |
重量 (kg) |
|
| 15 | 90 | 14 | 32 | 80 | 1/2 | 133 | 157 | 2.1 |
| 20 | 100 | 16 | 36 | 100 | 3/4 | 141 | 169 | 2.8 |
| 25 | 120 | 18 | 46 | 120 | 1 | 165 | 199 | 3.8 |
| 32 | 140 | 20 | 55 | 140 | 11/4 | 179 | 225 | 5.8 |
| 40 | 170 | 22 | 65 | 160 | 11/2 | 198 | 246 | 8.3 |
| 50 | 200 | 24 | 80 | 200 | 2 | 226 | 282 | 13.2 |
聲明：【U11SM內螺紋柱塞閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的U11SM內螺紋柱塞閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
