產品名稱：	網型管道阻火器	產品型號：	HGS07
公稱通徑：	DN20～DN150	功能作用：	網型阻火
公稱壓力：	1.6MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-80ºC～+350ºC	安裝位置：	管道
閥體材質：	碳鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	油品、燃氣、氫氣、石油液化氣、可燃氣體等	生產廠家：	上海凱利科閥門有限公司

產品說明

HGS07網型管道阻火器適用于儲存閃點低于28℃甲類、油品、氫氧液化類和閃點低于60℃的管路上。是專用于加熱爐的燃料氣管道上。應安裝在燃料氣進入噴嘴前的燃料氣管道上，以防止回火。當噴嘴回火時，阻火器內金屬網由于器壁效應轉化為熱能使火焰熄滅，防止因回火而引起燃料氣管道內爆炸的危險。

作用特點

HGS07網型管道阻火器也是管道阻火器的一種，它的作用是防止外部火焰竄入存有易燃易爆氣體的設備和管道內，防止發生火焰在設備管道間蔓延的跡象。通過金屬阻火網實現阻火功能，確保管道設備安全運營。

主要用途

1、輸送可燃性氣體的管道上。
2、火炬系統。
3、油氣回收系統。
4、加熱爐燃料氣的管網上。
5、氣體凈化通化系統。
6、氣體分析系統。
7、煤礦瓦斯排放系統。

主要性能

1、阻火器連續13次以亞音速火焰試驗，每次都能阻止火焰的通過。
2、水壓試驗2.4MPa無滲漏。

主要零部件

殼體	金屬阻火網	密封件	工作溫度（℃）	操作壓力
碳鋼、不銹鋼	SS304	金屬纏繞墊、聚四氟乙烯	≤350℃	0.6～1.6MPa

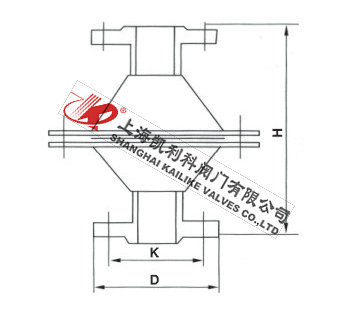

外形結構圖



主要外形尺寸

規格DN	尺寸
	D	K	H
20	105	105	309
25	115	115	309
32	135	135	347
40	145	145	357
50	160	160	351
65	180	180	435
80	195	195	441
100	215	215	437
150	280	280	490

安裝使用和維護

1、網型管道阻火器根據閥體上的箭頭標記方向安裝在管道上，安裝前取下法蘭保護蓋；定期檢查一下阻火器內部的礫石，如有被腐蝕需要及時添加或更換礫石；
2、網型管道阻火器安裝的管道必須是清潔的，不能有雜質，污垢等東西堵塞住阻火芯件的間隙，影響阻火器正常使用。
3為了保證網型管道阻火器的阻火效果，每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。
4、清洗網型管道阻火器火芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。
5、重新安裝礫石阻火器時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。


聲明：【HGS07網型管道阻火器】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HGS07網型管道阻火器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
