產品名稱：	阻爆燃型管道阻火器	產品型號：	GZW-1
公稱通徑：	DN20～DN600	功能作用：	阻爆阻火
公稱壓力：	1.6MPa～4.0MPa	連接方式：	法蘭、內螺紋
適用溫度：	-40ºC～+425ºC	安裝位置：	管道
閥體材質：	碳鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	燃氣、石油液化氣、可燃氣體等	生產廠家：	上海凱利科閥門有限公司

產品說明

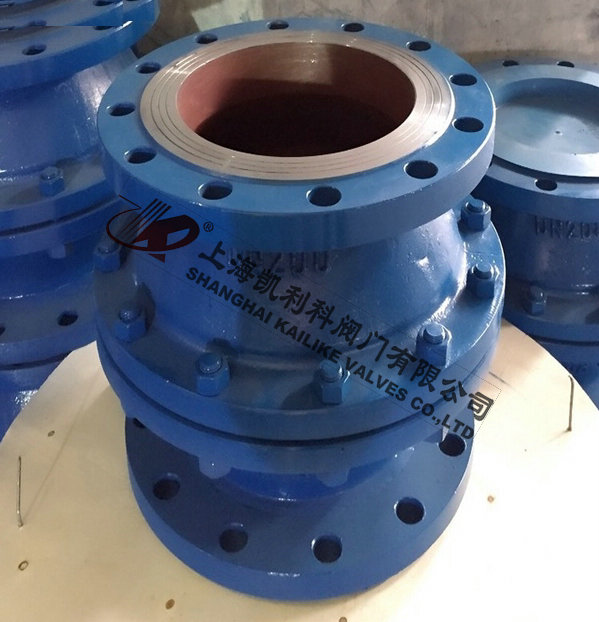

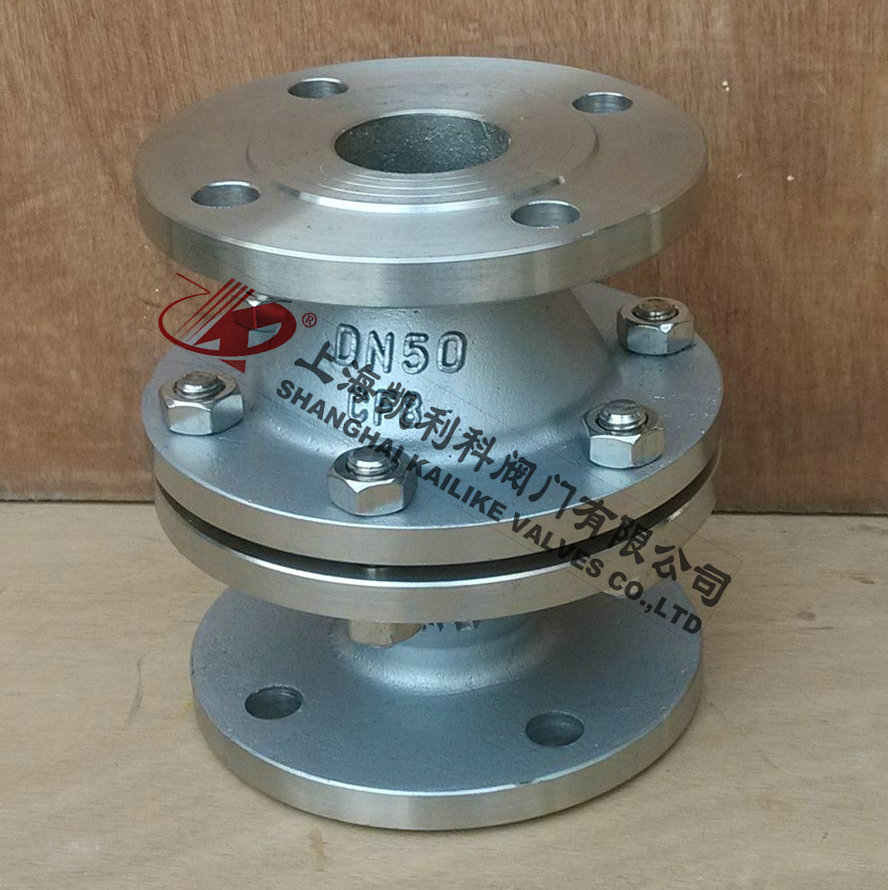

GZW-1阻爆燃型管道阻火器系新型可燃氣體阻爆燃型管道阻火器，屬更新換代的新產品。
　　 該阻火器經中國科學技術大學與公安部天津消防科學研究所聯合測試，其性能完全符合GB13347-92《石油氣體阻爆燃型管道阻火器阻火性能和試驗方法》的規定。阻火器結構合理，阻火層采用不銹鋼材料制造，耐腐蝕易于清洗。殼體采用不銹鋼，碳鋼及鑄鋼多種材料，可滿足各種不同工藝管道的需要。

主要用途

1、輸送可燃性氣體的管道上。
2、火炬系統。
3、油氣回收系統。
4、加熱爐燃料氣的管網上。
5、氣體凈化通化系統。
6、氣體分析系統。
7、煤礦瓦斯排放系統。

主要性能

1、阻火器連續13次以亞音速火焰試驗，每次都能阻止火焰的通過。
2、水壓試驗2.4MPa無滲漏。

外形結構圖



主要外形尺寸

型號	重量 ( Kg/臺）	PN (MPa)	外形尺寸（mm）				螺栓
			K	D	DL	L	數量	螺紋
GZW-20	DN20	1.6	75	105	195	200	4	M12
GZW-25	DN25		85	115	195	200	4	M12
GZW-40	DN40		110	150	245	240	4	M16
GZW-50	DN50		125	165	245	240	4	M16
GZW-80	DN80		160	200	280	250	8	M16
GZW-100	DN100		180	220	335	260	8	M16
GZW-150	DN150		240	285	460	360	8	M20
GZW-200	DN200		295	340	520	420	12	M20
GZW-250	DN250		355	405	580	430	12	M24
GZW-300	DN300		410	460	705	450	12	M24
GZW-600	DN600		770	840	1120	580	20	M33

保養與維修

為了確保阻火器的性能達到安全使用目的,對阻火器應定期檢查、保養。
1、阻火器每半年檢查一次，檢查阻火層芯子是否堵塞、變形、腐蝕等。
2、發現被堵塞的阻火層芯子應清洗干凈，確保芯子上的每個孔眼暢通，對于變形和腐蝕的阻火層應更換。
3、重新安裝阻火層芯子時，應保證結合面嚴密不得漏氣。

聲明：【GZW-1阻爆燃型管道阻火器】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GZW-1阻爆燃型管道阻火器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
