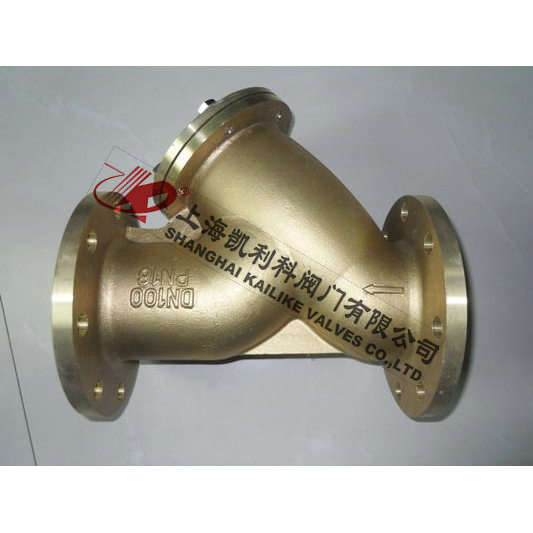

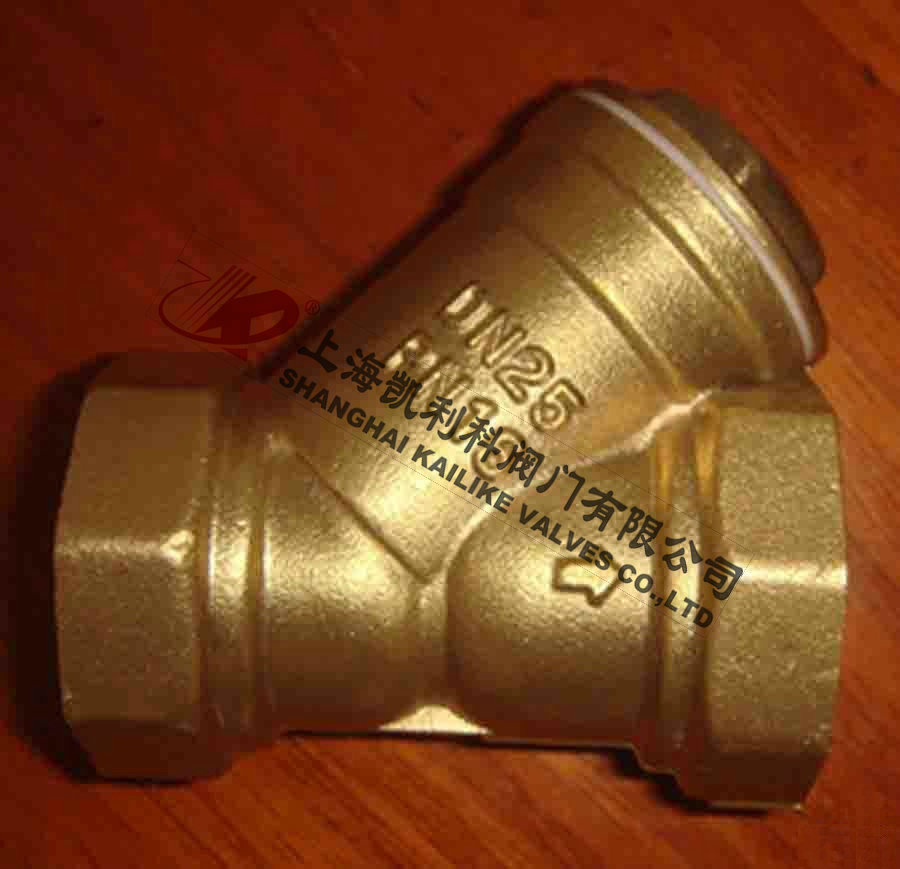

GL41H,GL11H黃銅Y型過濾器
GL41H、GL11H黃銅Y型過濾器主要應用于口徑較小的管道設備，連接拆卸方便，排污性能可靠，經濟適用。是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥等水力控制閥或其它設備的進口端，用來清除介質中顆粒性雜質，免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失，保護閥門等設備的正常使用。主要用于水、蒸氣等介質。
|
產品名稱： |
黃銅Y型過濾器 |
產品型號： |
GL41H、GL11H |
|
公稱通徑： |
DN10～DN150 |
結構形式： |
Y型 |
|
工作壓力： |
1.6MPa |
連接方式： |
法蘭、內螺紋 |
|
適用溫度： |
-20ºC～+150ºC |
功能作用： |
過濾管道中的雜質 |
|
閥體材質： |
不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油品、蒸汽、液體、氣體等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
GL41H、GL11H黃銅Y型過濾器主要應用于口徑較小的管道設備，連接拆卸方便，排污性能可靠，經濟適用。是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥等水力控制閥或其它設備的進口端，用來清除介質中顆粒性雜質，免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失，保護閥門等設備的正常使用。主要用于水、蒸氣等介質。
結構特點
1、采用不銹鋼雙層網結構，堅固耐用，
2、具有結構先進、流阻小、排污方便、納污量大等等特點，
3、使用維護極為方便。可根據用戶需要設置過濾網的目數。
技術參數
1、公稱壓力：1.6MPa
2、工作介質：水、油、氣
3、工作溫度：-20ºC～+150ºC
4、管螺紋符合：ISO228標準
5、法蘭標準：GB9113標準
外形結構圖
主要外形尺寸
|
DN |
L |
H |
D |
B |
n-Φd |
|
32 |
152 |
90 |
100 |
30 |
4-18 |
|
40 |
178 |
100 |
110 |
33 |
4-18 |
|
50 |
208 |
110 |
125 |
42 |
4-18 |
|
65 |
243 |
150 |
145 |
53 |
4-18 |
|
80 |
273 |
160 |
160 |
72 |
8-18 |
|
100 |
310 |
200 |
180 |
83 |
8-18 |
|
125 |
336 |
225 |
210 |
110 |
8-18 |
|
150 |
395 |
250 |
240 |
123 |
8-23 |
外形結構圖
主要外形尺寸
|
DN |
SIZE |
L |
H |
|
10 |
3/8 |
46 |
27 |
|
15 |
1/2 |
57 |
33.5 |
|
20 |
3/4 |
67 |
38 |
|
25 |
1 |
76 |
44 |
|
32 |
1-1/4 |
94 |
55 |
|
40 |
1-1/2 |
102 |
61 |
|
50 |
2 |
124 |
76.5 |
|
65 |
2-1/2 |
140 |
87.5 |
聲明：【GL41H,GL11H黃銅Y型過濾器】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GL41H,GL11H黃銅Y型過濾器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
