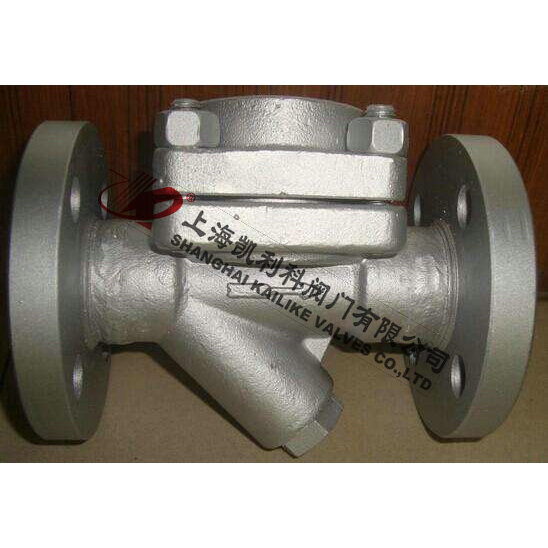

CS46H膜盒式蒸汽疏水閥是目前國際上最常用的先進節能型疏水閥。膜盒式蒸汽疏水閥的反應非常靈敏，工作時閥前存有高溫凝結水，無蒸汽泄漏，節能效果顯著。CS46H膜盒式蒸汽疏水閥適用于蒸汽主管線、蒸汽伴熱管網、儀表伴熱和小型加熱設備的阻汽排水，使用范圍很廣。
| 產品名稱： | 膜盒式蒸汽疏水閥 | 產品型號： | CS46H |
| 公稱通徑： | DN15～DN50 | 結構形式： | 膜盒式 |
| 公稱壓力： | 1.6MPa～2.5MPa～4.0MPa | 連接方式： | 法蘭、內螺紋、承插焊 |
| 適用溫度： | -29ºC～+425ºC | 驅動方式： | 自動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、蒸汽等 | 生產廠家： | 上海凱利科閥門有限公司 |

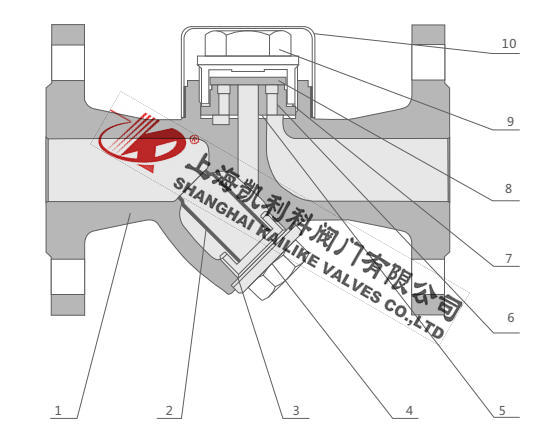

| 序號 | 名稱 | 材料 |
| 1 | 螺柱 | 35CrMoA |
| 2 | 螺母 | 45 |
| 3 | 標牌 | 304 |
| 4 | 閥蓋 | WCB |
| 5 | 雙金屬片膜盒 | 304 |
| 6 | 雙金屬片膜盒密封座 | 304 |
| 7 | 石墨墊片 | 石墨 |
| 8 | 墊片 | H62 |
| 9 | 濾網 | 304 |
| 10 | 閥體 | WCB |
| 11 | 墊片 | H62 |
| 12 | 螺堵 | Q235 |

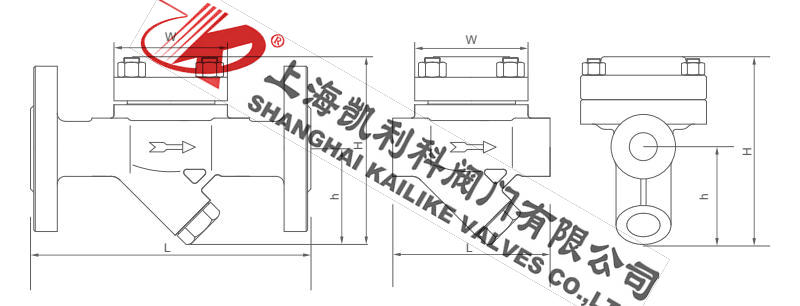

| 型號 | 口徑DN | L | H | h | W |
|
CS46H-16C CS46H-25C CS46H-40C |
15 | 150 | 62 | 58 | 72 |
| 20 | 150 | 62 | 58 | 72 | |
| 25 | 160 | 62 | 58 | 72 | |
| 32 | 230 | 87 | 65 | 95 | |
| 40 | 230 | 87 | 65 | 95 | |
| 50 | 230 | 87 | 65 | 95 |
| 型號 | 口徑DN | L | H | h | W |
|
CS16H-16C CS16H-25C CS16H-40C |
15 | 100 | 62 | 58 | 72 |
| 20 | 100 | 62 | 58 | 72 | |
| 25 | 120 | 62 | 58 | 72 | |
| 32 | 150 | 87 | 68 | 95 | |
| 40 | 160 | 87 | 68 | 95 | |
| 50 | 160 | 87 | 68 | 95 |
聲明：【CS46H膜盒式蒸汽疏水閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的CS46H膜盒式蒸汽疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
