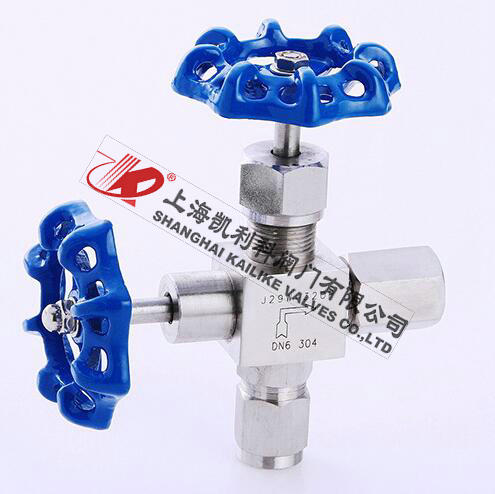

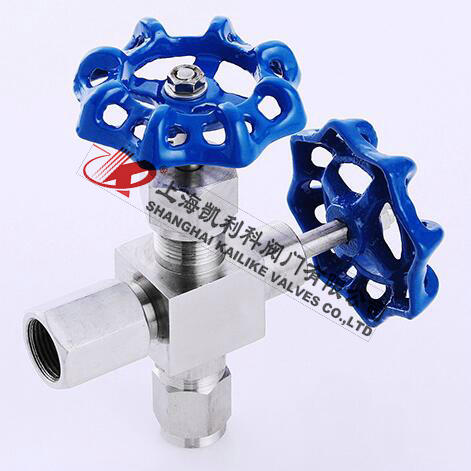

J29H、J29W壓力表針型閥是由內外螺紋連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他類型的閥門，壓力表針型閥具有更好的密封性能和耐受壓力的能力，一般用于較小流量較高壓力的氣體或者液體介質的密封，最合適與與壓力表配合。
| 產品名稱： | 壓力表針型閥 | 產品型號： | J29H、J29W |
| 公稱通徑： | DN3～DN6 | 結構形式： | 錐面或球面密封 |
| 公稱壓力： | 16.0MPa～32.0MPa | 連接方式： | 內螺紋、外螺紋 |
| 適用溫度： | -40ºC～+540ºC | 驅動方式： | 手動（一字形手柄或菊花形手輪） |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、空氣等氣體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 零件名稱 | 閥體 | 閥桿 | 閥底座 | 填料 | 填料閥蓋 | 手輪 |
| J29H/W-320-DN3 | 碳鋼 | 鉻不銹鋼 |
聚四氟乙稀 柔性石墨 |
碳鋼 | 優質碳鋼 | |
| J29H/W-320P-DN6 | 鉻鎳不銹鋼 | 鉻不銹鋼 | 鉻鎳不銹鋼 | 不銹鋼 | ||
| 型號 | 公稱壓力Mpa | 試驗壓力PSMpa | 工作壓力Mpa | 工作溫度℃ | 適用介質 | ||
| 殼體 | 密封液 | 密封氣 | |||||
| J29H/W-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540℃ |
液化石油氣水、酸、蒸汽、 油品等 |
| J29H/W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425℃ | |

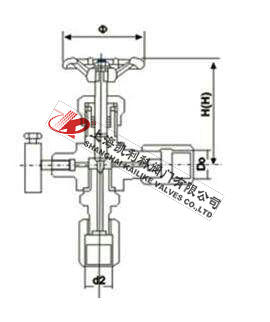

| 型號 | 公稱直徑DNmm | 尺 寸 | 重量kg | |||||||
| L1 | D1 | D2 | L2 | H | H1 | M1 | M2 | |||
| J29H/W-320 | 3 | 60 | 65 | 50 | 65 | 85 | 93 | M14×1.5 | M20×1.5 | 1.0 |
| J29H/W-320P | 6 | 60 | 65 | 50 | 65 | 85 | 93 | M14×1.5 | M20×1.5 | 1.0 |
聲明：【J29H,J29W壓力表針型閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J29H,J29W壓力表針型閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
