針型閥工作原理（圖）

來源：www.xxghhc.com作者：上海凱利科閥門有限公司更新時間：2023-03-31 10:03:39

針型閥(Needle Valve）是儀表測量管路系統中重要組成部分，是一種可以精確調整、切斷流體的閥門，閥芯就是一個很尖的圓錐體，一般用于較小的流量，較高壓力的氣體或者液體，結構跟截止閥形似，其功用是作開啟或切斷管道通路用的閥門。

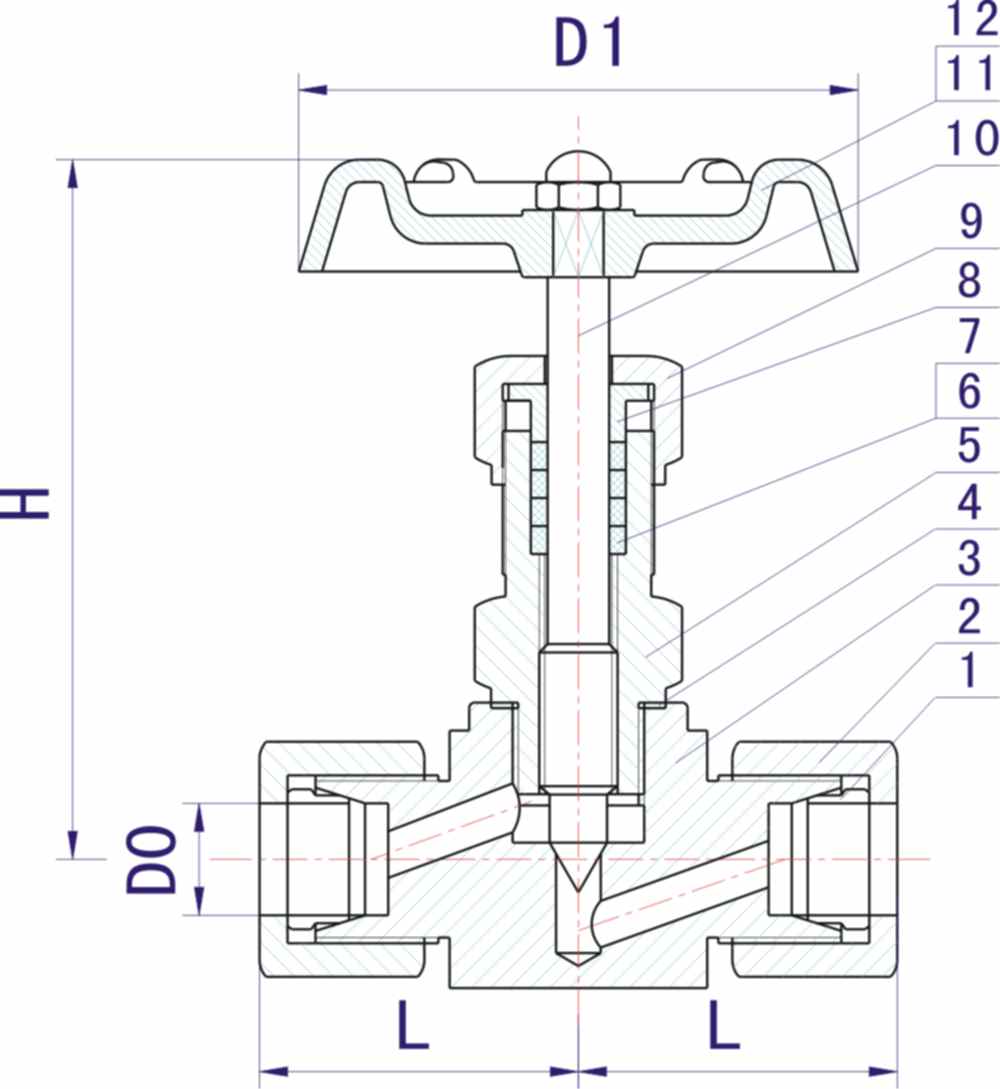

針型閥工作原理（圖）

1、針型閥啟閉件是一個尖型圓錐體，開啟時逆時針旋轉，關閉時順時針旋轉。
2、內部結構與截止閥形式差不多，都是低進高出，通過手輪帶動閥桿傳動。

針型閥結構原理

1、針型閥在低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫針型閥。

2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式針型閥。

3、針型閥在化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼針型閥。

4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封針型閥。

5、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V 形開口的調節針型閥。
6、石油、天然氣的輸送主管線、需要清掃管線的，又需埋設在地下的，選用全通徑、全焊接結構的針型閥；埋設在地上的，選擇全通徑焊接連接或法蘭連接的球閥。

7、成品油的輸送管線和貯存設備，選用法蘭連接的針型閥。

8、城市煤氣和天然氣的管路上，選用法蘭連接和內螺紋連接的針型閥。

9、冶金系統中的氧氣管路系統中，宜選用經過嚴格脫脂處理，法蘭連接的針型閥。
10、針型閥由閥體、針形錐體、填料、手輪組成。
相關原理：
